Элементы и интерфейс VMware Cloud Director

1. Основные элементы Cloud Director



Виртуальный дата-центр (virtual data center, VDC) – это совокупность ваших виртуальных ресурсов (ядра процессора, оперативная память, место на диске, сети и т.д.), на базе которых можно самостоятельно создавать ИТ-инфраструктуру любой сложности: виртуальные машины, контейнеры, сети и пр. Вы можете изменять размеры VDC по мере необходимости, докупая нужные ресурсы (процессоры, память или диски).



Виртуальные машины (VM) – это программные компьютеры, которые можно создавать с нуля, устанавливая нужную ОС из загруженного шаблона или образа, а также из шаблонов в каталоге (сразу с ОС).



Виртуальный маршрутизатор (NSX Edge Gateway) – это служебная виртуальная машина, выполняющая функцию граничного маршрутизатора вашей виртуальной инфраструктуры. С его помощью обеспечивается выход в интернет, построение VPN-туннелей, настраивается функционал межсетевого экранирования, трансляции адресов, балансировщика нагрузки и т.д.



Сеть уровня организации (Org VDC Networks) – это сеть вашего виртуального дата-центра, доступная по умолчанию для всех пользователей. Можно создать изолированную сеть (isolated, без выхода в Интернет) и маршрутизируемую (routed, с выходом в Интернет). По заказу возможна организация прямой (direct) сети для обеспечения связности между вашими виртуальными дата-центрами или с физическим оборудованием.



Контейнер vAPP – это контейнер, в котором размещаются виртуальные машины, с возможностью их объединения и выполнения над ними групповых операций, как одной единицей. vAPP можно создать пустым или сразу с виртуальными машинами. При необходимости периодически создавать однотипные группы виртуальных машин, возможно создавать шаблоны. Cloud Director также предоставляет возможность создавать отдельные сети на уровне vApp, позволяя обеспечивать дополнительную изоляцию между разными vApp. Его можно использовать для группировки виртуальных машин, относящихся к одному бизнес-приложению.



Сеть уровня vApp – это сеть для взаимодействия виртуальных машин только данного vApp, для виртуальных машин из других vApp она не будет доступна. Ее можно подключить к сети уровня организации, тем самым позволив данному vApp взаимодействовать с другими vApp организации или за ее пределами.



Каталоги (Catalogs) – это папки, в которых можно хранить шаблоны виртуальных машин и медиа-файлов в формате ISO, шаблоны vApp.



Дисковые ресурсы (Storage policies) – тип дисковых ресурсов, на которых будут располагаться данные ваших виртуальных машин, в зависимости от прогнозируемой нагрузки на СХД.



2. Интерфейс Cloud Director

2.1. Дашборд Datacenters главного меню. Здесь отображаются основные параметры вашей виртуальной инфраструктуры и метрики потребления ресурсов. Кликните по карточке виртуального дата-центра и вы попадаете в его панель управления.



Рассмотрим VDC с названием Nubes-Guide_vdc.

VDC

2.2. В разделе Compute есть следующие вкладки:

  • vApp – управление контейнерами ВМ
Alt
  • Virtual Machines – управление виртуальными машинами
Alt
  • Affinity Rules – управление правилами группировки ВМ, 2 варианта: на одном хосте виртуализации (Affinity) или наоборот, их разделением (Anti-Affinity).
Affinity Rules

2.3. В разделе Networking доступны вкладки:

  • Networks – управление виртуальными сетями
Networks – управление виртуальными сетями
  • Edges – управление параметрами и сервисами виртуальных маршрутизаторов.
Edges
  • Security – настройки сетевой безопасности.

2.4. В разделе Storage доступны вкладки:

  • Independent Disks – управление независимыми виртуальными дисками.
Управление независимыми виртуальными дисками
  • Storage Policies – просмотр доступных вам дисковых ресурсов.
Storage Policies

2.5. В разделе Settings доступны вкладки:

  • General – просмотр основных данных о вашем виртуальном дата-центре.
Alt
  • Metadata – просмотр служебной информации.
Alt

2.6. Нажав на кнопку вызова главного меню, можно перейти в его разделы: Datacenters, Libraries, Administration, Tasks, Events.



2.7. Libraries - дашборд управления образами ISO, а также шаблонами контейнеров и виртуальных машин.

Libraries - дашборд управления образами ISO

2.8. Нажав на кнопку вызова главного меню, можно перейти в его разделы: Datacenters, Libraries, Administration, Tasks, Events.

  • vApp Templates – здесь отображаются все шаблоны контейнеров vApp. На их основе вы можете развернуть готовую операционную систему или сервис.
  • Organization VDC Templates – управление шаблонами виртуальных дата-центров. Этот функционал для частных облаков и у нас не используется.
  • Media & Other – управление всеми образами ISO, личными и общедоступными.

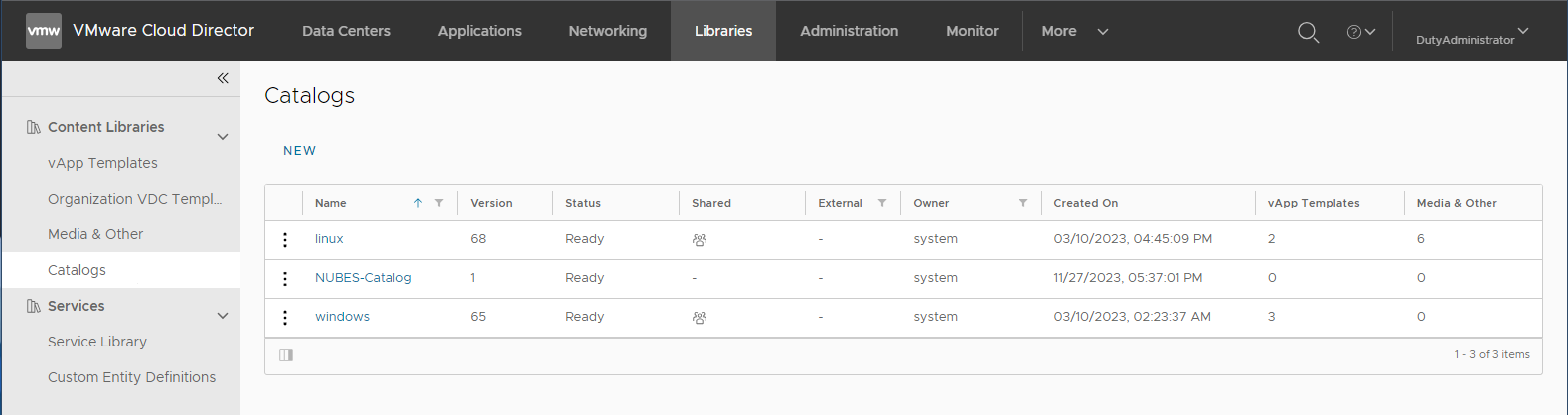

  • Catalogs – управление каталогами. Это специальные контейнеры, содержащие образы ISO, шаблоны vApp и VM.



2.9. Дашборд Administration главного меню позволяет настроить параметры организации в облаке.

Дашборд Administration

2.10. Раздел Access Control:

  • Users – управление учетными записями пользователей вашей организации.
  • Roles – управление привилегиями (ролями) пользователей.



2.11. Раздел Identity Providers – настройка параметров двухфакторной аутентификации.



2.12. Раздел Settings:

  • General – настройка базовых параметров организации.
General – настройка базовых параметров организации
  • Email – настройка параметров оповещения о событиях с помощью электронной почты.
  • Guest Personalization – параметры присоединения ВМ вашей организации к домену.
  • Metadata – просмотр служебной информации облачного провайдера.
  • Multisite – полезно при использовании организацией несколько локаций (сайтов), в этом разделе можно управлять параметрами этих локаций.
  • Policies – настройка ограничений жизненного цикла ВМ, рабочих процессов организации, парольной политики.



2.13. Дашборды Tasks и Events главного меню используются для просмотра задач, выполняемых пользователями, и событий, связанных с объектами вашей виртуальной инфраструктуры.

Дашборды Tasks и Events
