Узнайте, что такое сетевая модель OSI, как работают её уровни (L1–L7) и зачем она нужна для построения и диагностики сетей. Простое объяснение для начинающих.
Когда вы отправляете сообщение или открываете сайт, данные проходят сложный путь. Чтобы упорядочить этот процесс и обеспечить совместимость оборудования, была создана эталонная сетевая модель OSI (Open Systems Interconnection). Понимание её семи уровней — фундамент для IT-специальностей, особенно в области информационной безопасности. В этой статье с экспертами облачного провайдера Nubes разберем модель OSI простыми словами, покажем путь данных и объясним её практическую ценность.
Архитектура модели OSI основана на строгой иерархии и двух ключевых процессах: инкапсуляции и декапсуляции.
Как это работает:
Распределение задач:

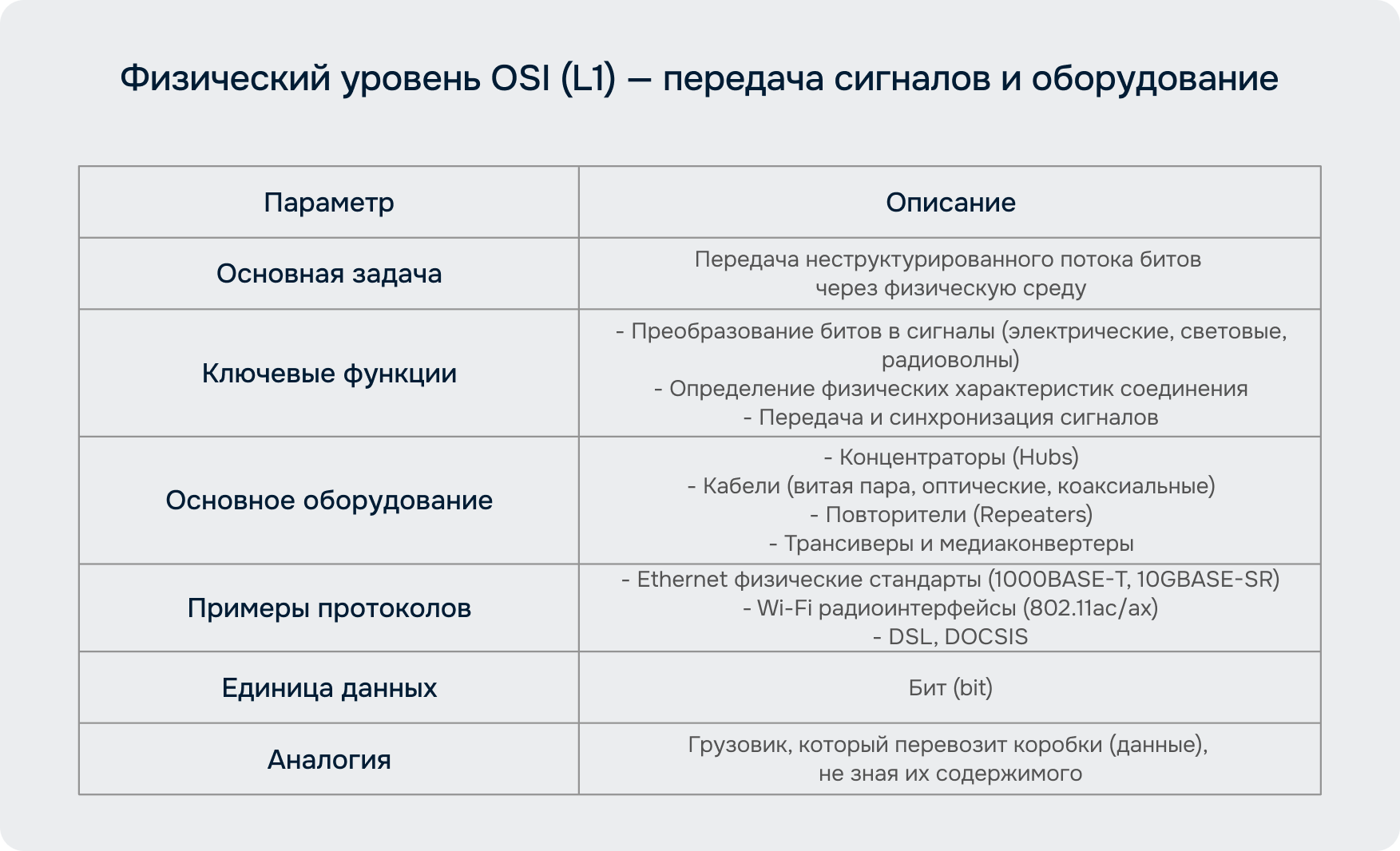

Физический уровень обеспечивает передачу неструктурированного потока битов через среду связи. Он преобразует данные в сигналы: электрические (кабель), световые (оптика) или радиоволны (Wi-Fi). К этому уровню относятся кабели, коннекторы, сетевые адаптеры, повторители и концентраторы (хабы). Устройства L1 лишены интеллекта: концентратор, получив сигнал, транслирует его на все порты. Задача уровня — преобразовать кадр от L2 в последовательность битов/сигналов и отправить в среду. На приёмной стороне происходит обратное преобразование.
Работа этого уровня полностью аппаратная. К нему относятся все физические компоненты, которые можно буквально потрогать руками или увидеть: кабели (медные витые пары, коаксиальные, оптико-волоконные), коннекторы (RJ-45 для Ethernet, SC/LC для оптики), сетевые адаптеры (NIC), повторители (repeaters), которые просто усиливают ослабевший сигнал, и концентраторы (hubs), которые его размножают на все порты. Именно на физическом уровне определяются такие ключевые характеристики, как уровень напряжения, способ кодирования информации в сигнал (например, манчестерское кодирование), время удержания бита, пропускная способность канала и топология сети (звезда, кольцо, шина). Важно понимать, что устройства этого уровня лишены какого-либо интеллекта. Концентратор, получив сигнал на один порт, бездумно транслирует его на все остальные, не анализируя адресата и не принимая решений. Он работает на уровне сигналов, а не данных.

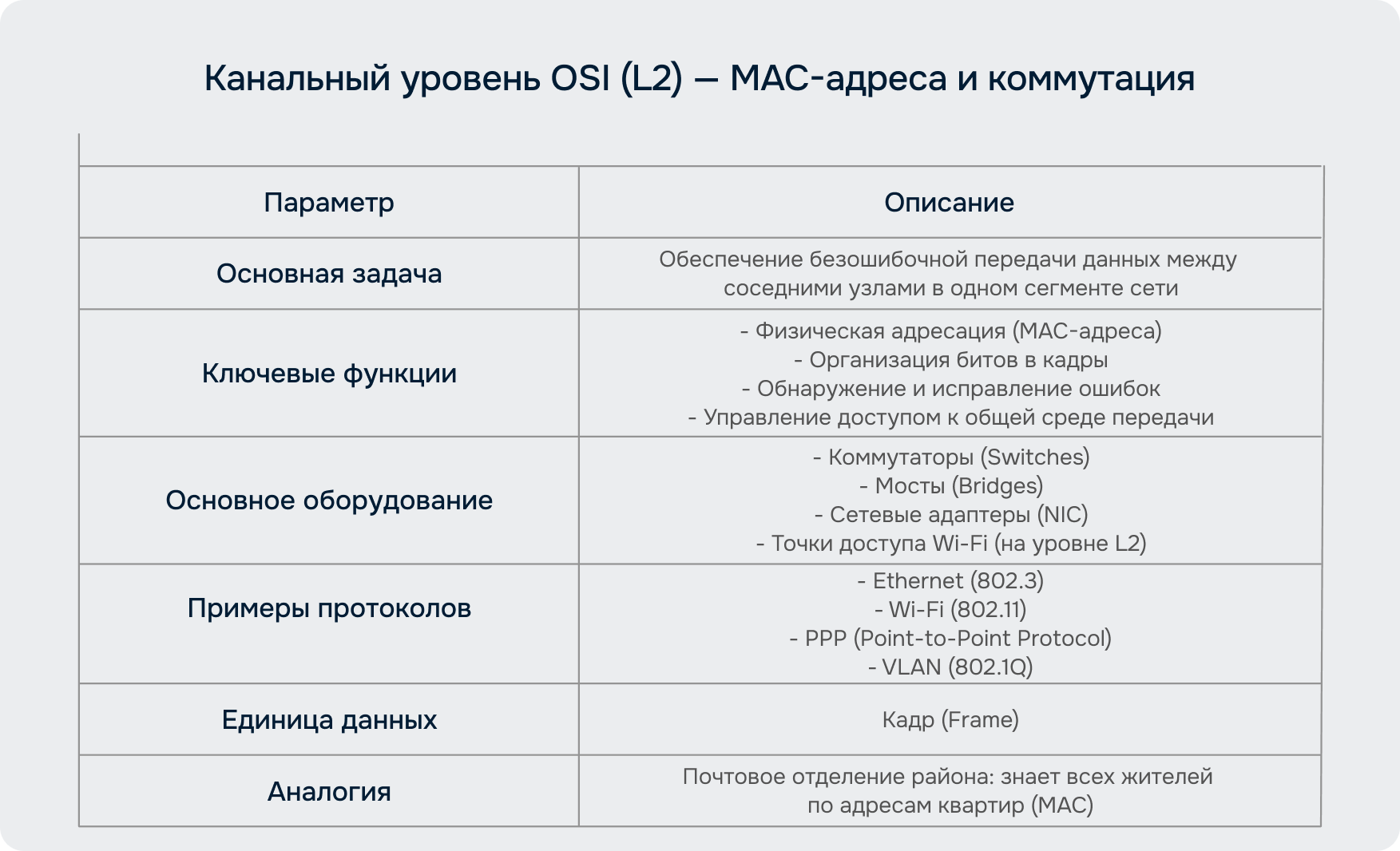

Канальный уровень обеспечивает доставку данных между непосредственно соединёнными устройствами в одном сегменте сети (например, в рамках домашней Wi-Fi). Он организует биты в структурированные кадры (frames) и добавляет к ним физические MAC-адреса — уникальные идентификаторы сетевых устройств. Уровень управляет доступом к общей среде (например, по технологии Ethernet), чтобы избежать коллизий, и контролирует ошибки. Основное интеллектуальное устройство этого уровня — коммутатор (switch), который анализирует MAC-адреса и отправляет кадры только нужному порту.
Важной задачей канального уровня является управление доступом к общей среде передачи, особенно в технологиях типа Ethernet. Он определяет, когда устройству можно начать передачу, чтобы избежать коллизий — ситуаций, когда несколько узлов пытаются говорить одновременно. Для этого используются такие протоколы, как CSMA/CD (в старых сетях) или CSMA/CA (в беспроводных сетях). Кроме того, уровень отвечает за обнаружение и, в некоторых случаях, исправление ошибок, возникших при передаче на физическом уровне, с помощью контрольных сумм (например, CRC).

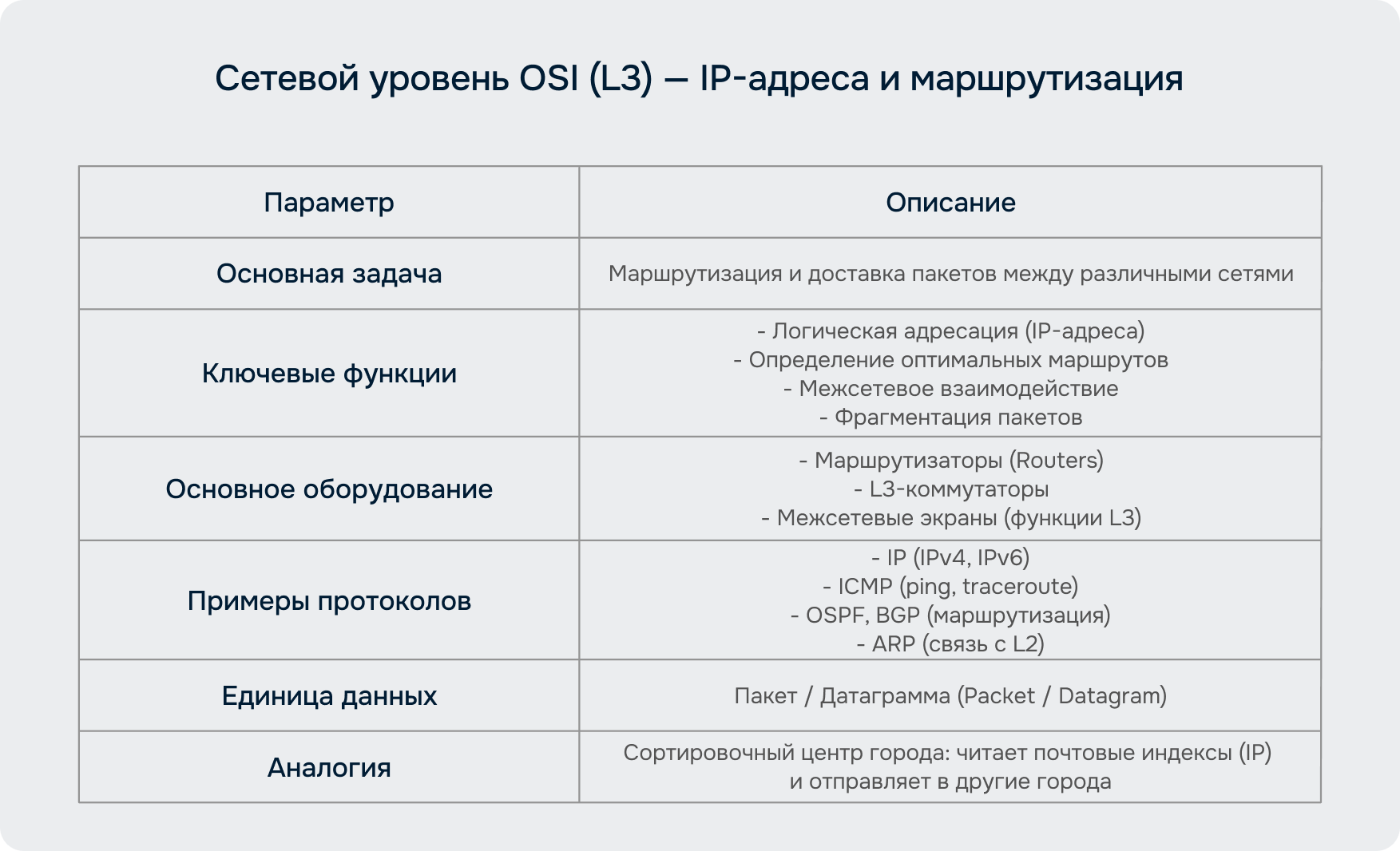

Сетевой уровень отвечает за доставку данных между различными сетями, используя логическую адресацию — IP-адреса. Он формирует из сегментов транспортного уровня пакеты (датаграммы), добавляя IP-заголовок с адресами источника и назначения и другой служебной информацией, необходимой для маршрутизации.
Ключевым устройством этого уровня является маршрутизатор (router). Он анализирует IP-адрес назначения в заголовке пакета, сверяет его с таблицей маршрутизации — своей внутренней картой сети — и принимает решение, на какой следующий интерфейс или соседний маршрутизатор отправить пакет, чтобы тот в итоге достиг целевой сети. Именно работа сетевого уровня позволяет запросу находить путь до серверов, расположенных в других сетях или даже на другом континенте.

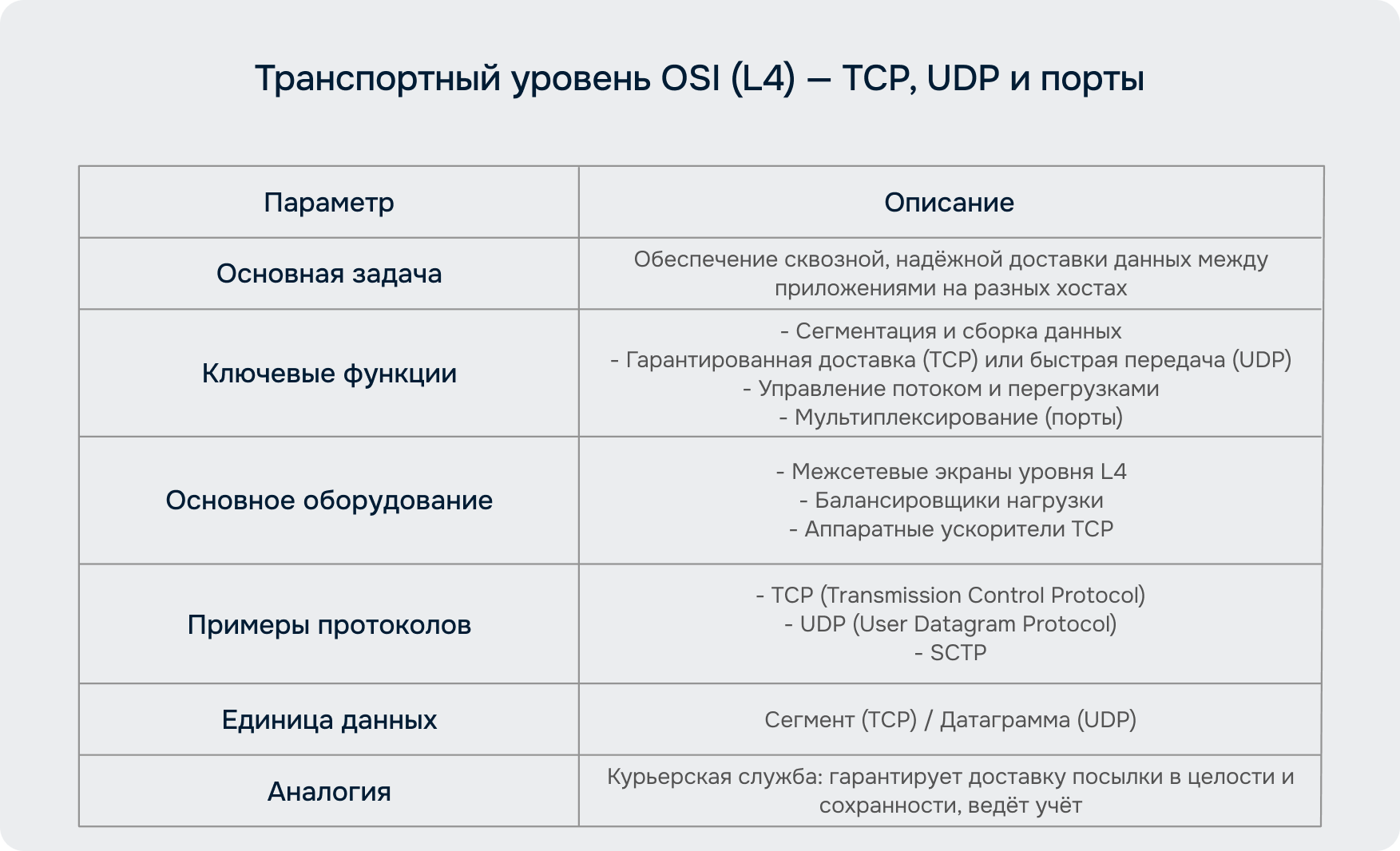

Транспортный уровень обеспечивает сквозную доставку данных между конкретными приложениями на разных хостах. Его ключевая задача — гарантировать целостность и правильный порядок данных. Уровень использует номера портов для адресации сервисов.
Основные протоколы, ключевые отличия TCP от UDP заключаются в подходе к доставке:
Уровень разбивает данные на сегменты (TCP) или датаграммы (UDP) и собирает их на стороне получателя.

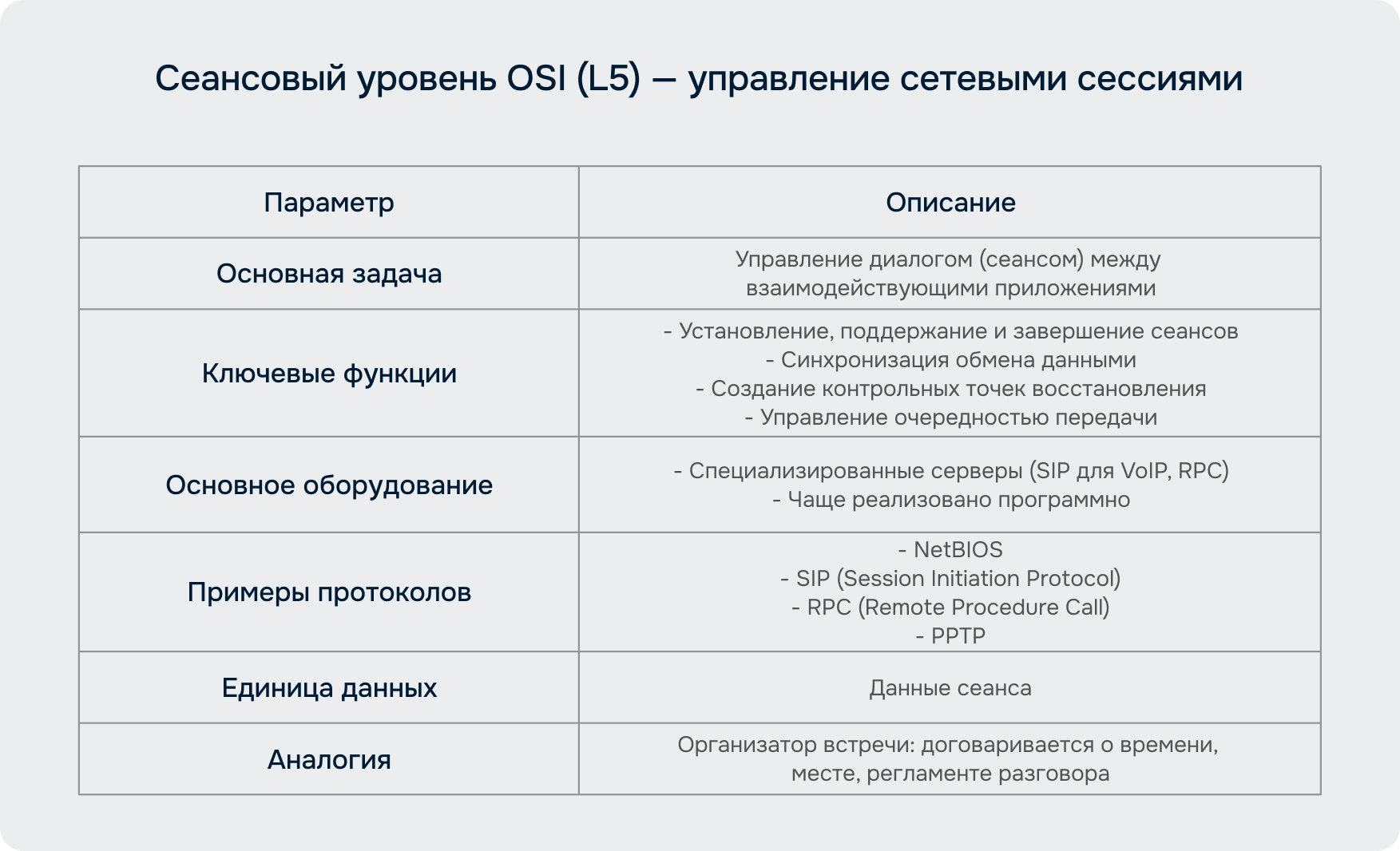

Сеансовый уровень (L5) концептуально отвечает за управление логическим соединением — сеансом — между приложениями. Он описывает механизмы организации диалога, включая порядок обмена данными и режимы взаимодействия (полу- или полнодуплексный).
Одной из ключевых концепций уровня является механизм синхронизации с использованием контрольных точек. При обрыве соединения восстановление может начинаться с последней такой точки, а не с начала передачи, что особенно важно при работе с большими объёмами данных или длительными сессиями.
В реальных сетях функции сеансового уровня почти всегда реализуются на уровне приложений, а не в виде отдельного слоя. Эта логика обычно встроена в прикладные протоколы и фреймворки (например, RPC, SIP), поэтому сам уровень остаётся «невидимым», но его концепции продолжают использоваться на практике.

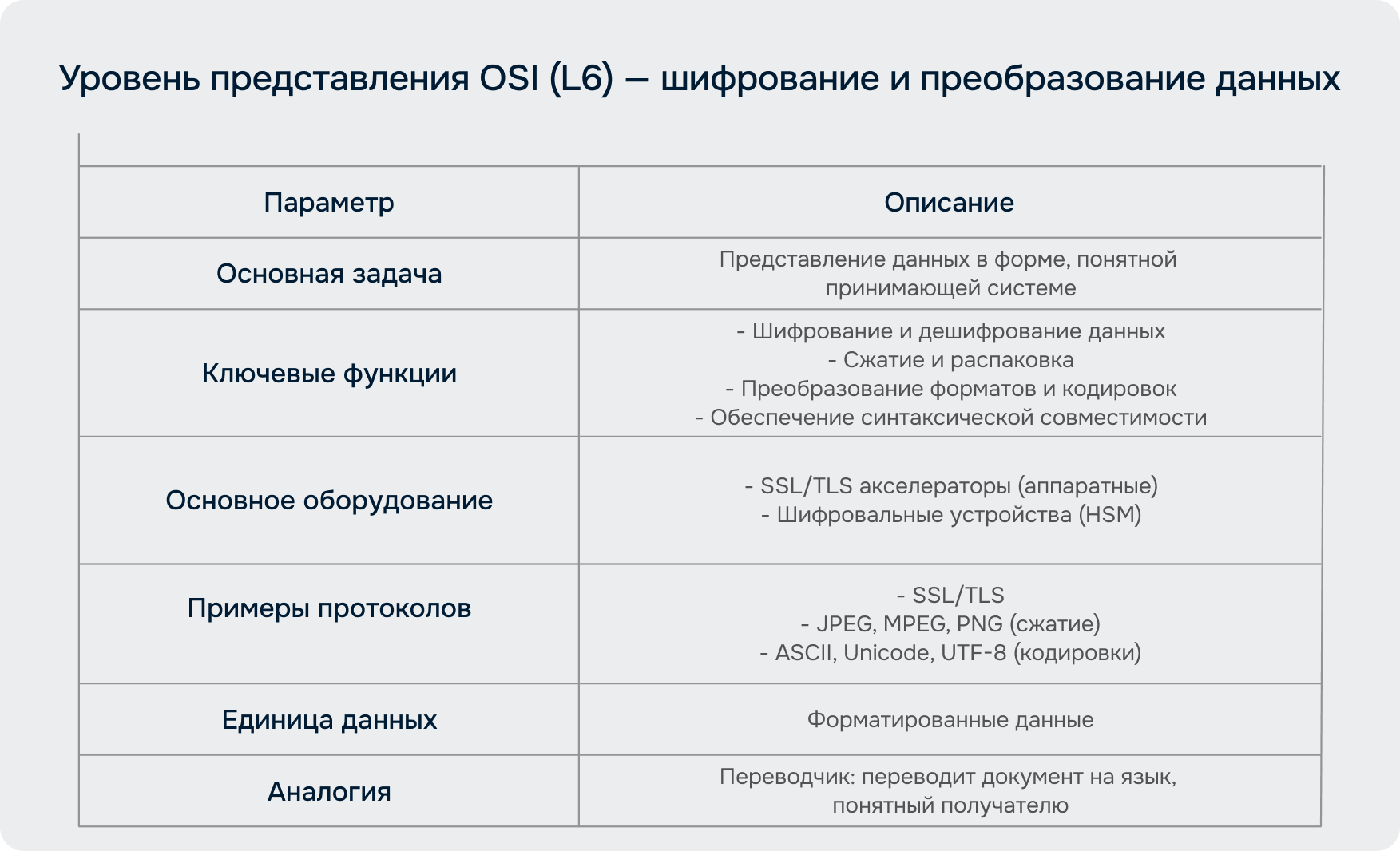

Уровень представления (L6) отвечает за представление данных между различными системами, выступая в роли «переводчика». Он работает с формой и синтаксисом информации, обеспечивая её корректное интерпретирование на принимающей стороне.
Основные функции уровня представления:
Уровень представления абстрагирует приложения от различий платформ и форматов, гарантируя, что переданные и полученные данные будут идентичны по смыслу и структуре, независимо от особенностей реализации протоколов.

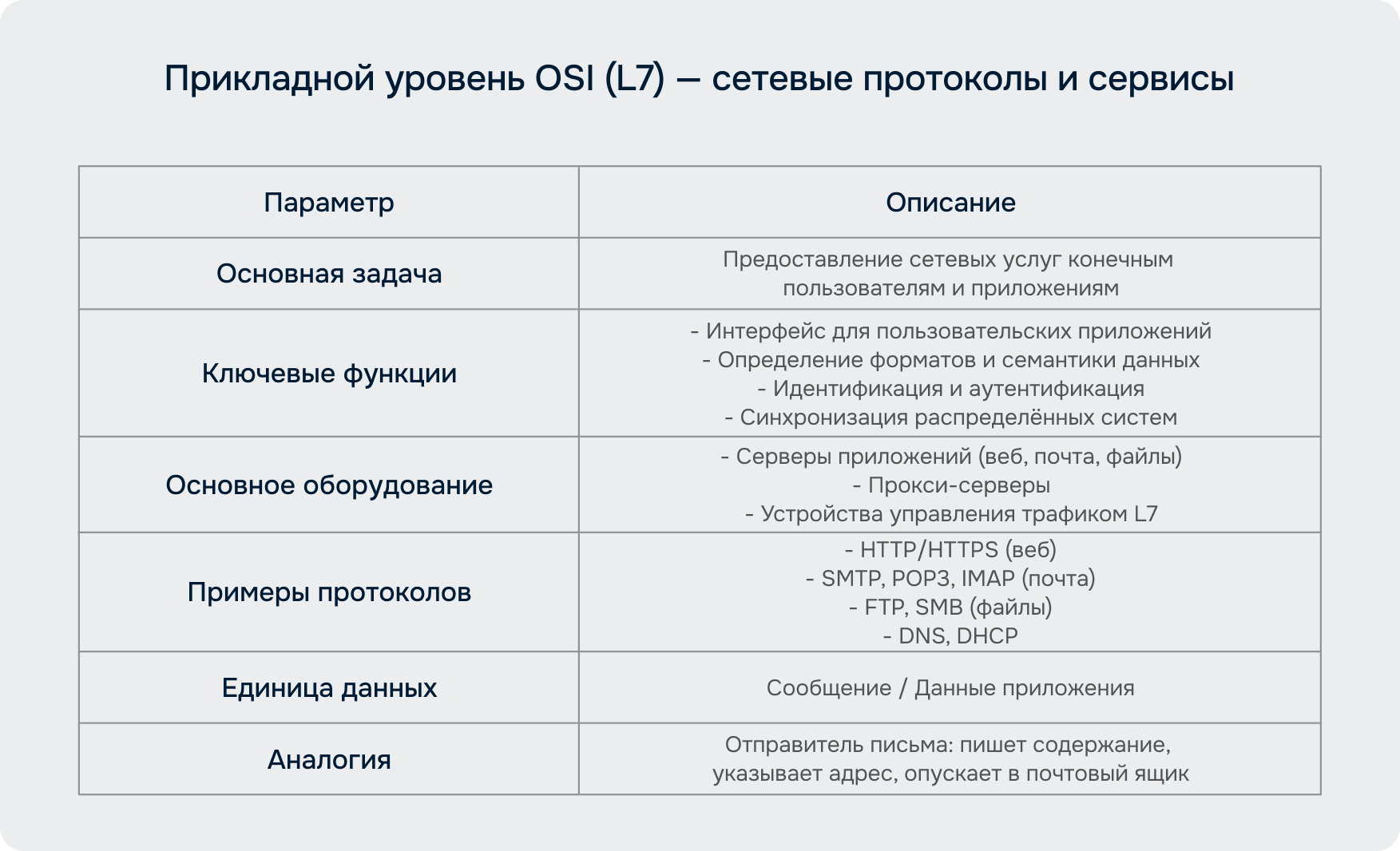

Прикладной уровень (L7) — это интерфейс между пользователем и сетью. Он предоставляет доступ к сетевым сервисам через стандартные протоколы, определяющие правила обмена данными для конкретных задач.
Ключевые протоколы уровня:
Важно: Прикладной уровень — это не браузер или почтовый клиент, а набор правил (протоколов), по которым эти приложения работают.
Уровень скрывает от пользователя всю сложность нижележащих процессов, позволяя просто открыть сайт или отправить письмо, не задумываясь о маршрутизации, шифровании или передаче битов.

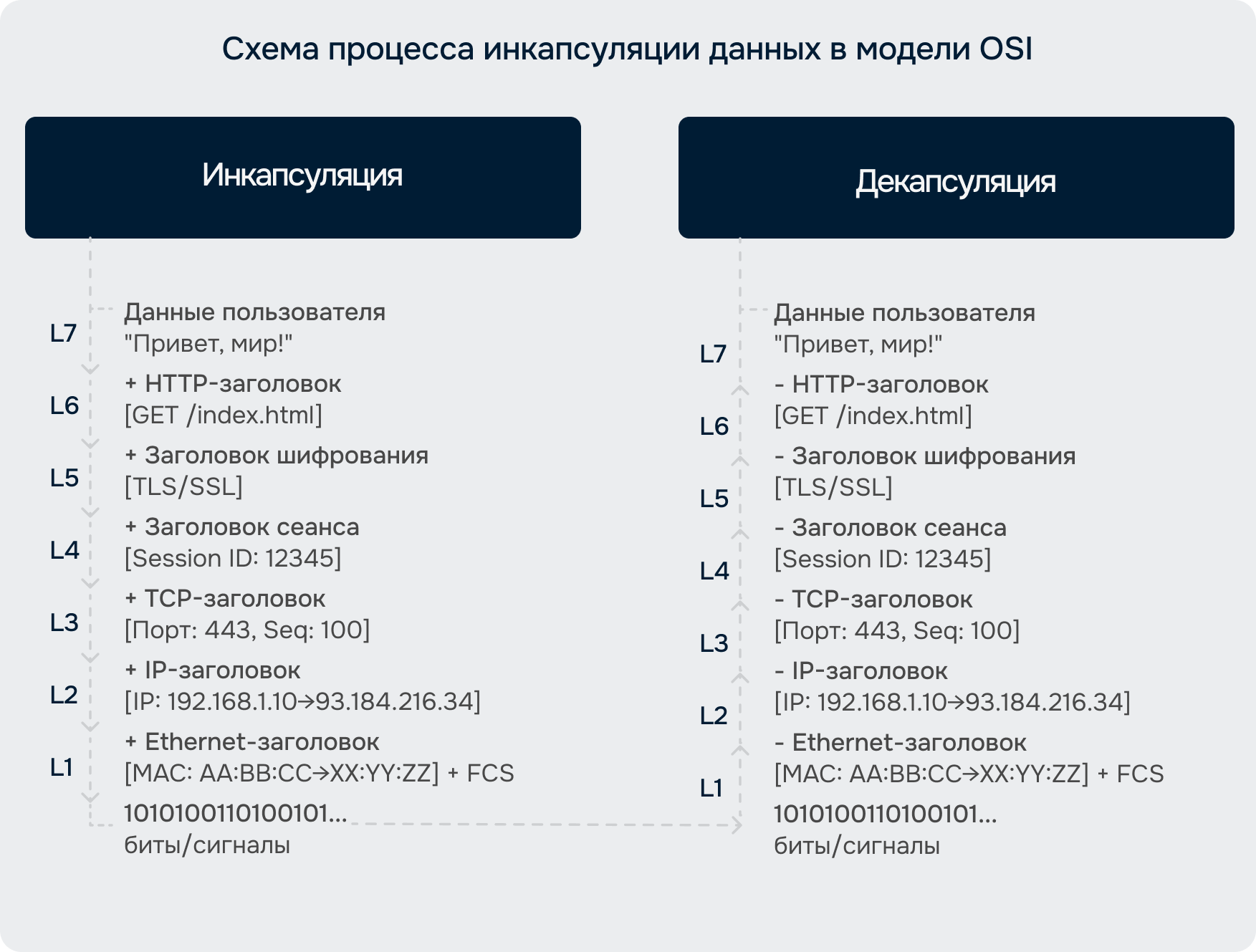

Рассмотрим путь HTTP-запроса к веб-сайту, чтобы увидеть, как работает инкапсуляция.
На стороне отправителя (ваш ПК) — упаковка:
На принимающей стороне (сервер) — распаковка (декапсуляция):
Процесс идёт в обратном порядке: сигналы → кадр → IP-пакет → TCP-сегменты → расшифровка → HTTP-запрос для веб-сервера.
Этот пример показывает, как семиуровневая модель организует чёткое взаимодействие в сети, где каждый уровень выполняет свою часть работы.

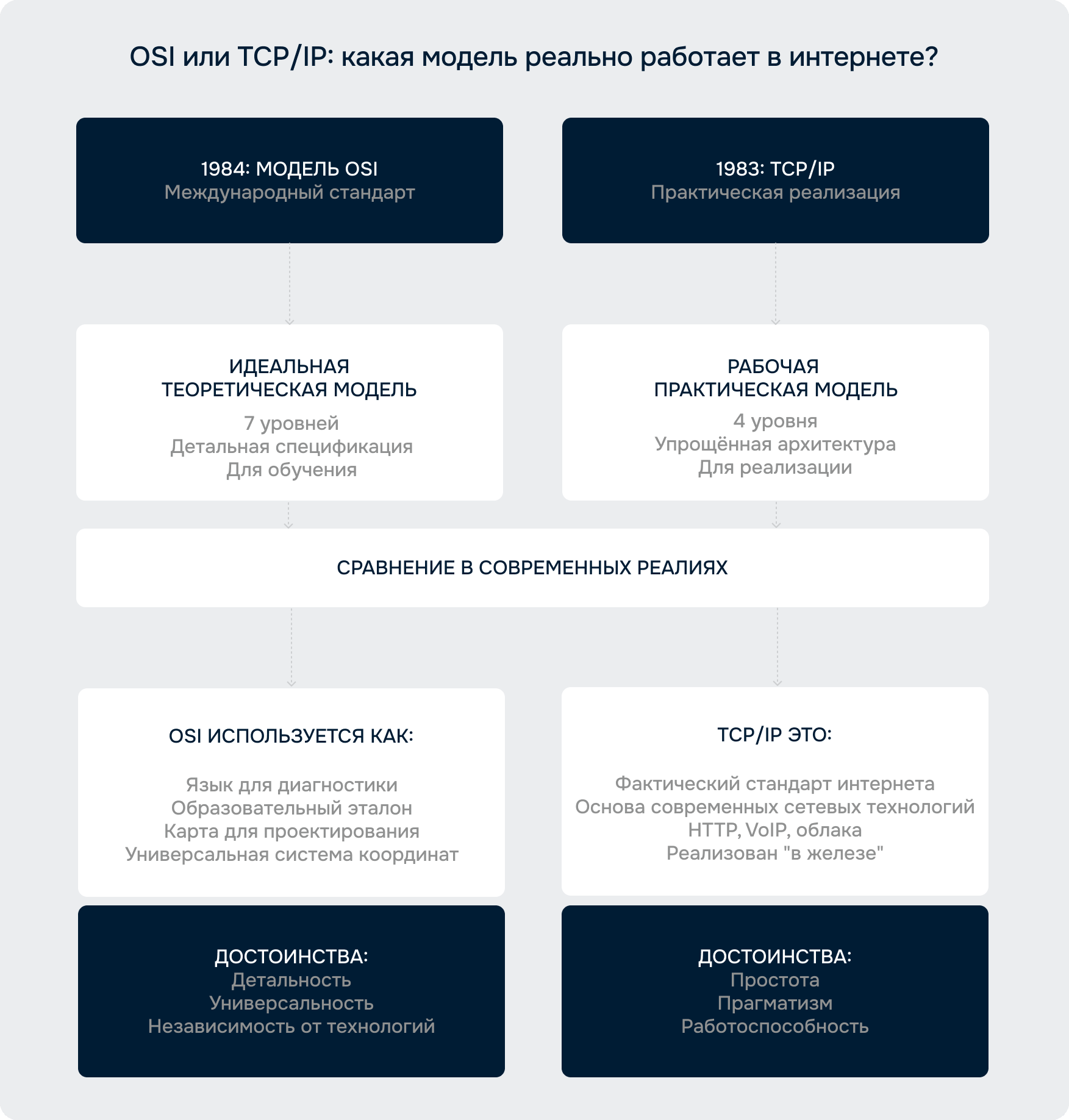

Реальный интернет построен на более простой четырёхуровневой модели TCP/IP, которая эволюционировала из практических решений. Её архитектура объединяет уровни OSI:
Практическое применение:
Модели не конкурируют, а дополняют друг друга: TCP/IP — это работающая сеть, а OSI — её понятная карта и диагностический инструмент.
Критика модели OSI касается её практического применения, а не концепции.
Основные претензии:
OSI остаётся бесценным теоретическим инструментом для обучения, но как практический стандарт не выдержала конкуренции с более прагматичными решениями.
Модель OSI — это не теория, а рабочий инструмент, который ежедневно применяется в IT для решения практических задач.
Ключевые сферы применения:
Освоить модель OSI проще, чем кажется. Главное — не зубрить, а понять логику системы.
Ключевые шаги для изучения:
Суть в системном подходе: Как только вы увидите в модели OSI не список, а работающий механизм, где каждый уровень решает свою задачу, архитектура станет понятной.
Модель OSI — это не просто теория для запоминания, а универсальная карта мира сетевых технологий. Для новичка она служит фундаментом понимания связи между устройствами. Для инженера — это точный диагностический инструмент и профессиональный язык, позволяющий одной фразой («сбой на L4») описать проблему. Для специалиста по информационной безопасности — это стратегическая карта рисков и первая линия обороны.
Хотя интернет работает на стеке TCP/IP, именно семиуровневая модель OSI даёт детальную схему для анализа любого сетевого процесса — от сигнала в кабеле до интерфейса в браузере. Она учит системному подходу: искать причину не в абстрактном «не работает интернет», а последовательно проверять физическую среду, коммутацию, маршрутизацию, транспорт и приложения.
Таким образом, модель OSI остаётся актуальной системой координат для всех, кто работает с сетями. Освоив её, вы получаете ключ к пониманию, проектированию и отладке любых сетевых взаимодействий, независимо от конкретных технологий. Это знание превращает хаотичный поток данных в управляемую архитектуру — главную цель IT-специалиста.
